技术参数

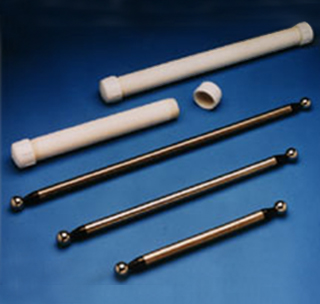

标准球杆是一种量具,用于评估3D扫描仪/坐标机的整体性能。 球杆由两个非常精确的球体组成,这些球体牢固地连接到相当长的刚性杆的相对两端。 1英寸(25.4毫米)的球是58RC硬化不锈钢。 它们的大小和球形在5微英寸(127 nm)之内匹配。 提供多种不同长度。 最常与标准球杆支架一起使用,或作为球杆套件的一部分使用。
球杆没有运动部件,不产生热量,不使用磁场,并且绝对没有摩擦,静摩擦或滞后现象。
所使用的极细粒度的不锈钢球直径为1.00英寸(25.4毫米)。它们被硬化至58 HRC,以实现长期磨损,并经过超冷循环以实现长期尺寸稳定性。它们在5微英寸(127 nm)以内保持球形,两个球在5微英寸(127 nm)以内完全相同。这符合“坐标测量机性能评估” ANSI / ASME-B89.4.1-1997的质量要求。它们的精度是高质量轴承球的五倍。
型号/规格 |
描述 |
PBB-100 |
不锈钢标准球杆100mm |
PBB-200 |
不锈钢标准球杆200mm |
PBB-300 |
不锈钢标准球杆300mm |
PBB-400 |
不锈钢标准球杆400mm |
PBB-500 |
不锈钢标准球杆500mm |
PBB-600 |
不锈钢标准球杆600mm |
PBB-700 |
不锈钢标准球杆700mm |
PBB-800 |
不锈钢标准球杆800mm |
PBB-900 |
不锈钢标准球杆900mm |
PBB-1000 |
不锈钢标准球杆1000mm |
PBB-1600 |
不锈钢标准球杆1600mm |
型号/规格 |
描述 |
PBB-INV-100 |
殷钢标准球杆100mm |
PBB-INV-200 |
殷钢标准球杆200mm |
PBB-INV-300 |
殷钢标准球杆300mm |
PBB-INV-400 |
殷钢标准球杆400mm |
PBB-INV-500 |
殷钢标准球杆500mm |
PBB-INV-600 |
殷钢标准球杆600mm |
PBB-INV-700 |
殷钢标准球杆700mm |
PBB-INV-800 |
殷钢标准球杆800mm |
PBB-INV-900 |
殷钢标准球杆900mm |
PBB-INV-1000 |
殷钢标准球杆1000mm |
PBB-INV-1600 |
殷钢标准球杆1600mm |
