545-190M水准仪

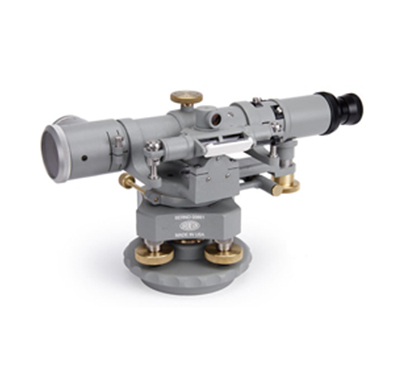

Brunson公司的545-190倾斜式水准仪具有很高的精确度和严格的可靠性,可以完成大部分的水准测量工作。把仪器安装在牢固的装置上面,望远镜能在2英寸(50.8mm)到无穷远处对焦范围内,视准线具有非常好的直线度。




技术参数

望远镜长度:  16英寸 (40.6 cm), 含190千分尺

望远镜直线度:2英寸到17英尺(50.8mm 到5.2m),±0.001英寸(0.025mm); 17英尺(5.2m)到无穷远, 1角秒

放大倍率:  离物镜2英寸(50.8mm)处为20X ;无穷远处为30X

视场:  1 度

图像:  正像

镜头:  低反射率,有保护涂层

有效孔径:  1.34英寸(34mm)

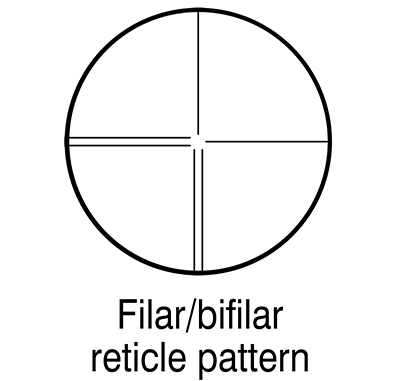

十字线:  玻璃, 单/双线样式(其它)

十字丝定位公差:±2角秒 对焦范围:  2英寸 (5.1 cm) 到无穷远

轴承:  球类形,跳动小于等于0.000025英寸(0.0006mm)

190M光学测微器:

测量范围:±2.5 mm

分辨力:0.02 mm

精度:±0.01 mm

可估读至:0.001mm

表面:  聚氨酯磁漆(质地有纹理)

重量: 仪器, 17磅 (7.7 kg); 仪器和箱子, 30 磅 (13.6 kg); 装运, 32 磅 (14.5 kg)

箱子:  塑料箱子,内有泡沫保护仪器

另外包括调整销子,说明手册和塑料防尘罩。

技术特点

测绘精度:

采用美国Brunson精密测绘仪器可以将一般大型机械辊筒平行度控制在0.002”(0.05 mm),也就是我们通常说的5丝。大平面的校准点的平面度也可以控制在0.002“(0.05 mm)之内。

测绘原理步骤:

1、先用水准仪在所需测绘的设备的操作侧建立一个精密垂直面作为测绘基准面。

2、然后通过光学校准法,将经纬仪置于这个基准面内。

3、通过目镜对专用标尺进行读数,取得平行方面的数据,根据数据可以进行校正。

4、垂直方面的数据可以按此方法一并取得,并同样可以根据数据对设备进行校正。
