KSCAN 20 复合式三维激光扫描仪技术特点及应用方案

发布日期 : 2020-05-14

KSCAN 20 复合式三维扫描仪,同时具备全局摄影测量、红色激光快速扫描和蓝色激光精细扫描三种模式,不仅具有远超其它激光三维扫描仪的细节捕捉能力,同时内置的摄影测量系统模块极大的扩展了仪器所支持的最大扫描尺寸和扫描精度,产品融合了红蓝双色激光和全局式三维测量两项全球首创的专利技术,重新定义了便携式三维扫描仪,是一款真正应用最广的专业级3d扫描仪。

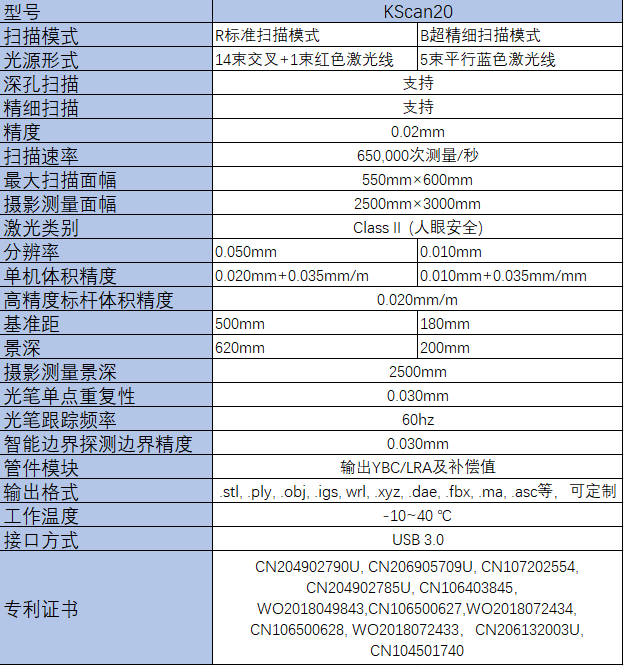

KSCAN 20 复合式三维扫描仪技术参数:

KSCAN 20 复合式三维扫描仪技术特点:

支持接触式测量(选配)

多种工作模式,操作自由灵活。弥补传统设备在基准孔测量、隐藏点测量、特征测量、调装检测等应用领域的不足之处。

红蓝双色激光

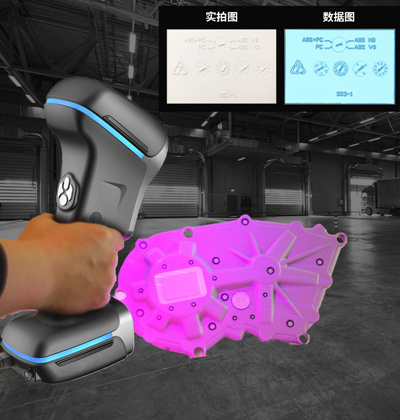

兼顾灵活高效和高细节度,蓝光0.01mm超高分辨率,呈现极致细节

扫描效率全面提升

深度优化各个扫描流程,时间节省50%以上

管件检测(选配)

专业管件检测分析模块,可将扫描数据拟合的管件模型与理论比对,获取参数偏差。还可直接导出YBC/LRA文件,无缝对弯管机进行参数补偿。

变形检测(选配)

KSCAN 20 获取工件形变前后高精度三维数据,软件快速生成直观偏差数据

测量物体尺寸不受限

体积精度高达0.035mm/m

内置摄影测量,中大型工件测量更精准

三维扫描效率全面提升

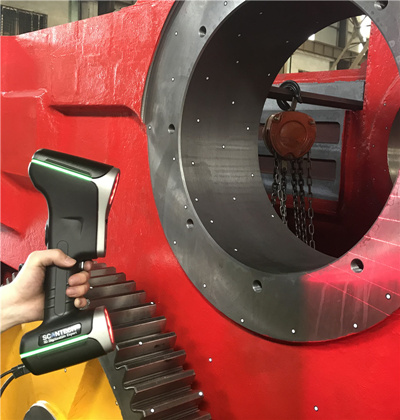

KSCAN 20 复合式三维扫描仪应用案例:


KScan 20 复合式三维扫描仪与目前行业内其它便携式激光扫描仪相比,不仅分辨率从0.050mm提升到0.010mm,使得三维数据的精细度有了极大的提升,而且单机体积精度从0.060mm/m提升到0.035mm/m,在扫描大型工件时优势更加明显,为工业现场提供了从0.02m到10m的全尺寸解决方案。

KScan 20 3d扫描仪支持接触式测量,可获取孔位、平面、边界等关键点高精度三维数据。软件搭载了管件测量、形变检测、三维检测等丰富的测量分析功能,为产品设计和检测专业人员提供高效、可靠、全面的3d测量技术支持。
